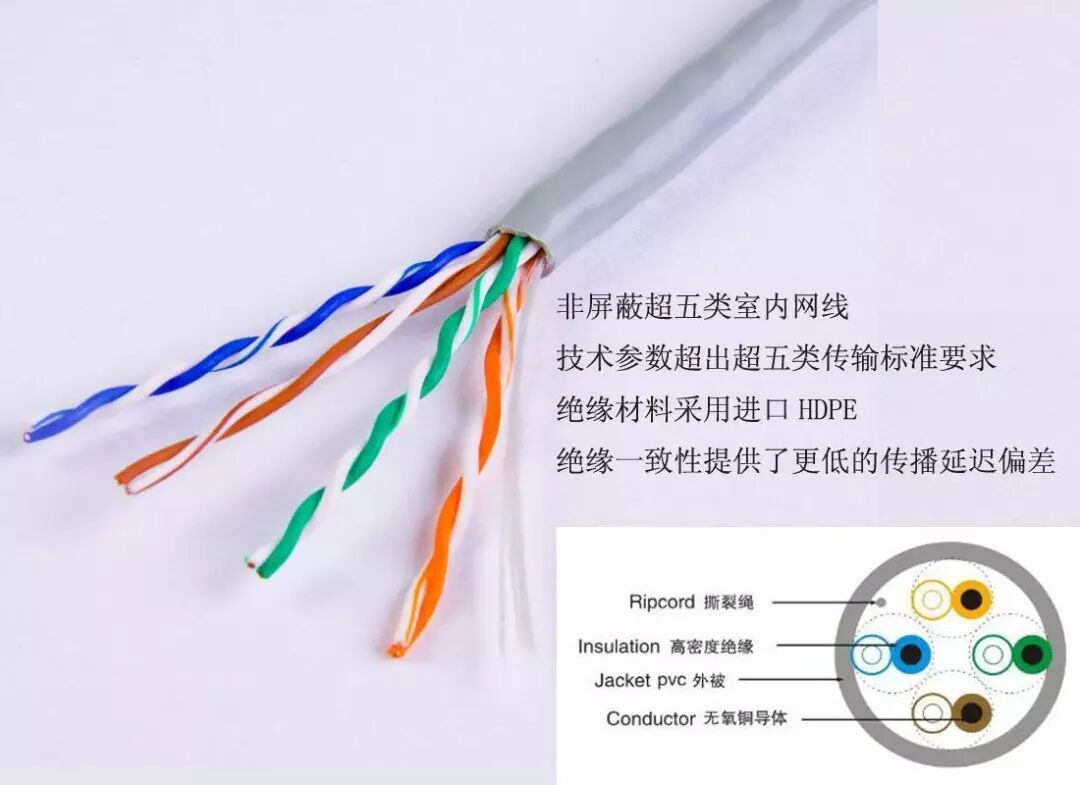

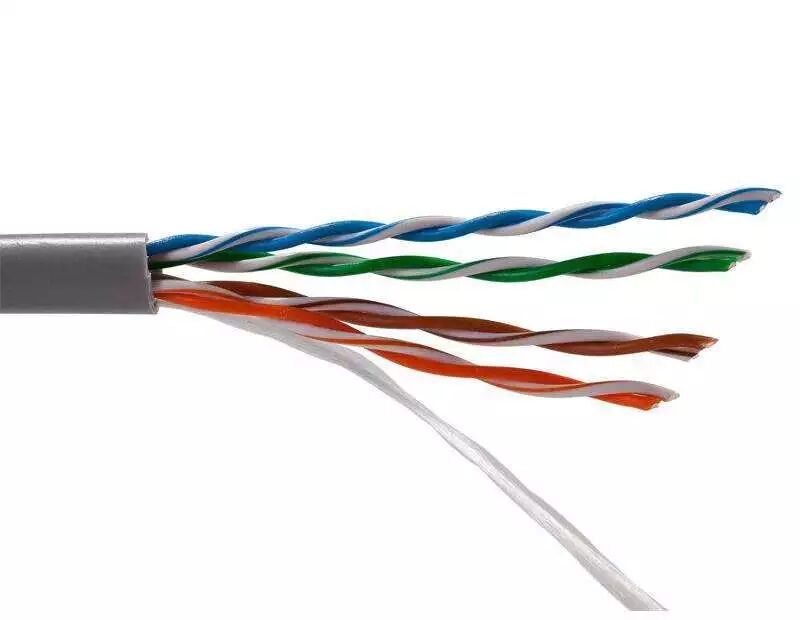

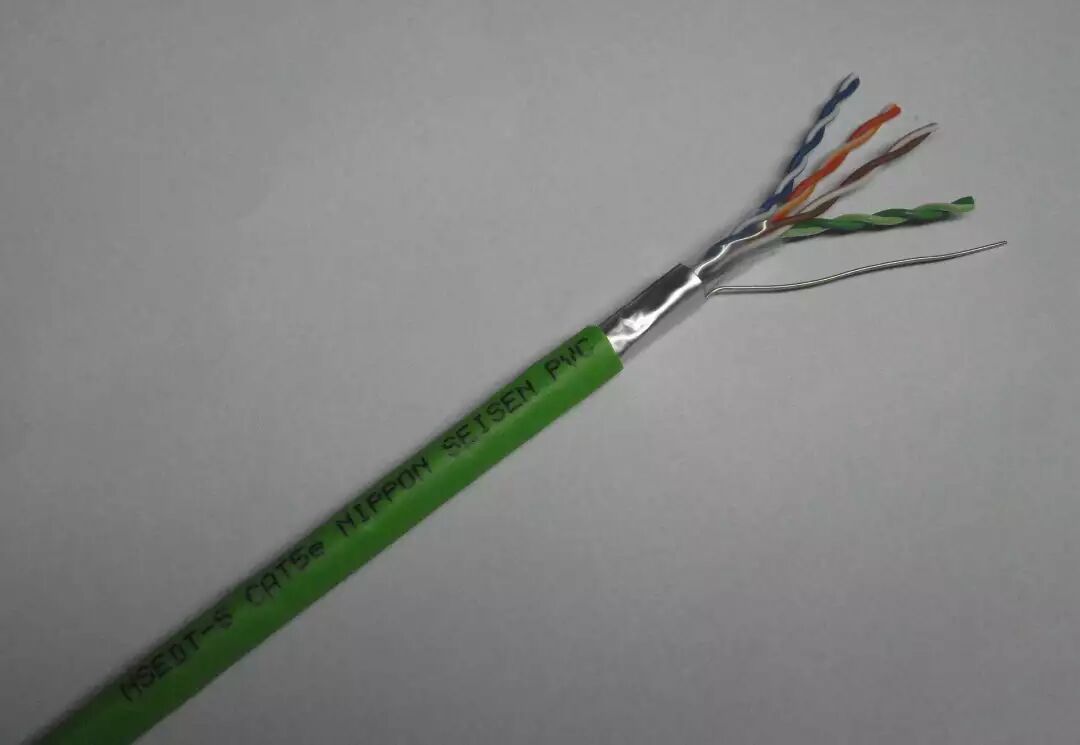

超五類非屏蔽雙絞線(UTP—Unshielded Twisted Pair)是由多對雙絞線和一個塑料外皮構成。

六類電纜采用規格23AWG的單芯裸銅為導體，聚乙烯類高分子材料為*緣體，外皮材料采用阻燃型高分子材料，顏色為灰色

超五類網線/六類網線的區別?

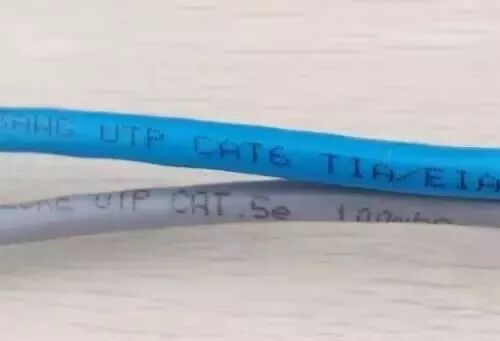

 標   記

超五類是CAT5E，六類是CAT6。

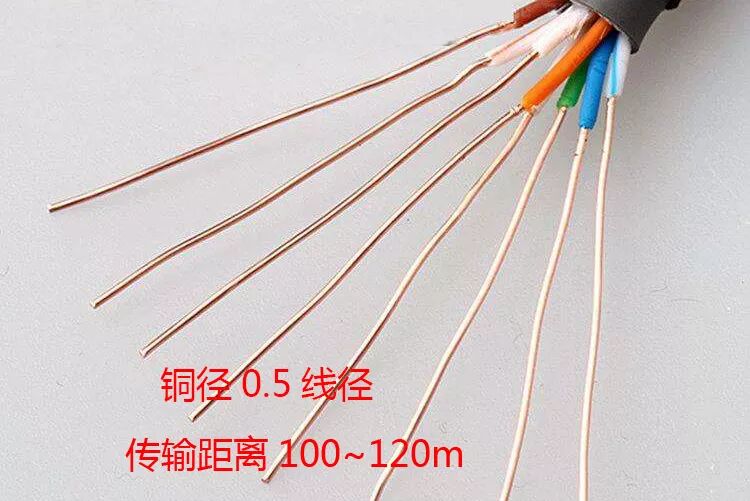

銅徑及距離

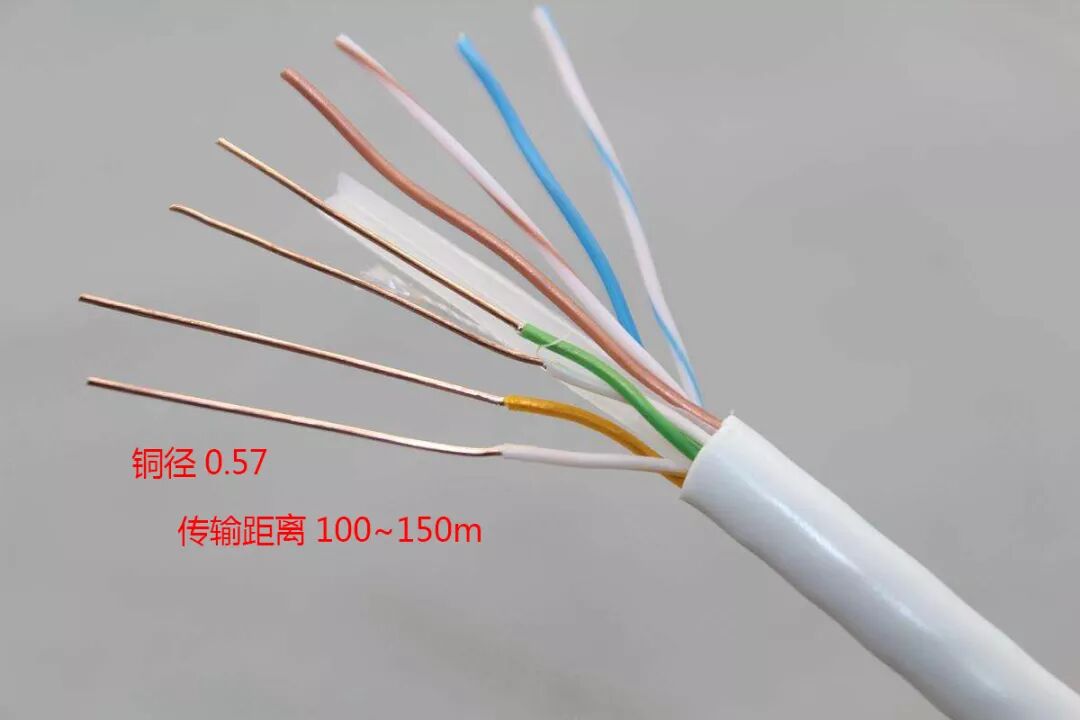

超五類銅徑為0.5-0.52，傳輸距離為100~120m;

六類網線的銅徑是0.55到0.58，傳輸距離為100~150m。

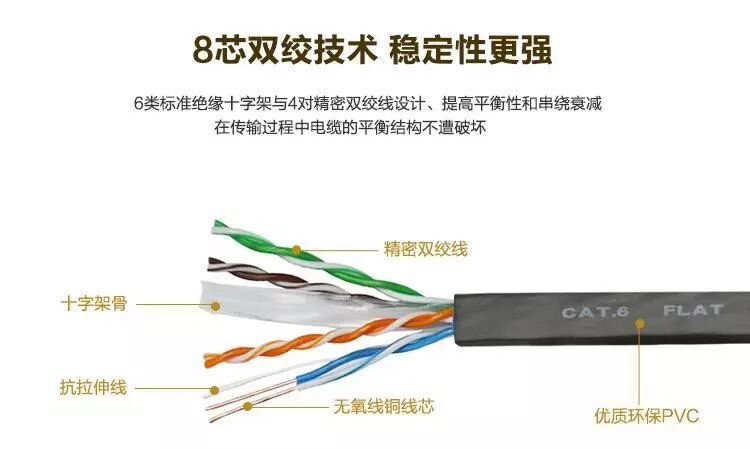

十字骨架

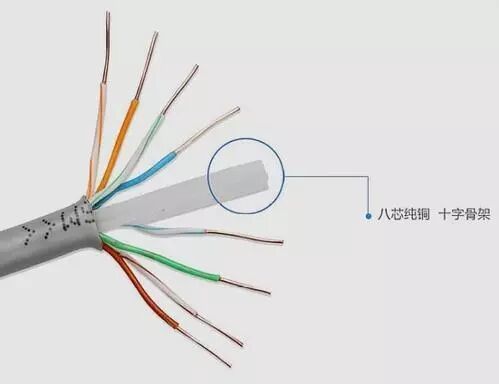

六類線加了*緣骨架十字骨架，隔開了4對線，減少相互串擾，而超五類線則沒有。

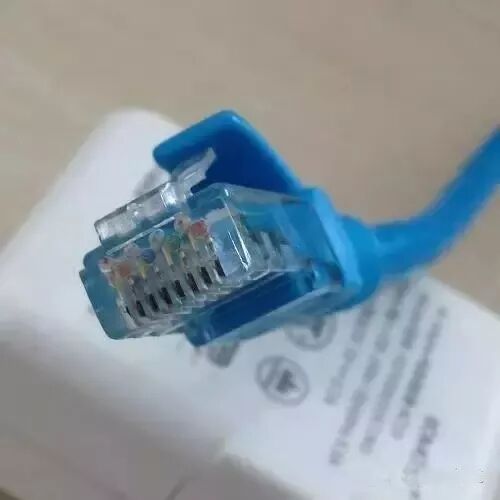

水晶頭排列

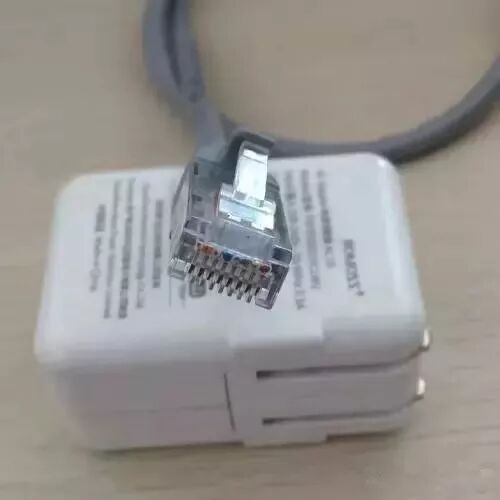

超五類成品網線的水晶頭內線芯是一字排開，而六類成品網線內線芯是上下錯開的。

網絡傳輸

超五類和六類網線系統都能支持千兆網絡傳輸，但超五類網線中的運行標準為1000Base-T，六類網線運行標準為1000BASE-Tx。相對來說，超六類屏蔽性更好

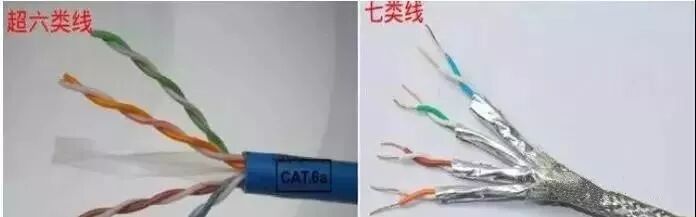

超六類網線與七類網線的區別?

超六類線

*高傳輸頻率達500MHz,是六類線的兩倍，主要用于萬兆（10G)網絡，外表皮標注“CAT.6A”，此外，超六類網線支持10G以太網，在外觀上會有10Gigabit的類似標識；

6類線有兩種，一般單股裸銅絲直徑為23AWG,約等于0.573毫米，也有24AWG的6類線，粗度約為0.511毫米。

七類線

七類線與超六類網線的性能接近，采用純銅8芯，擁有屏蔽層，性能更加強大，傳輸速率可以達到10Gbps，用于數據中心等場合。

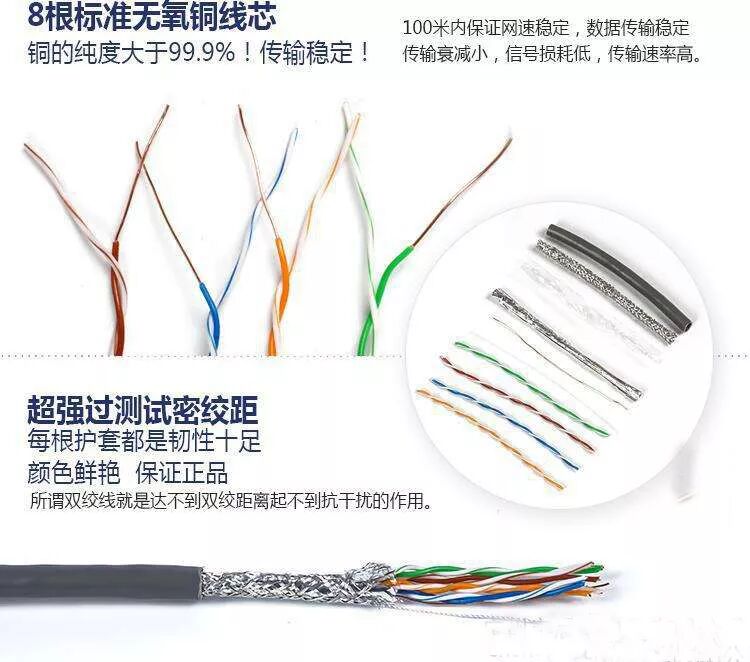

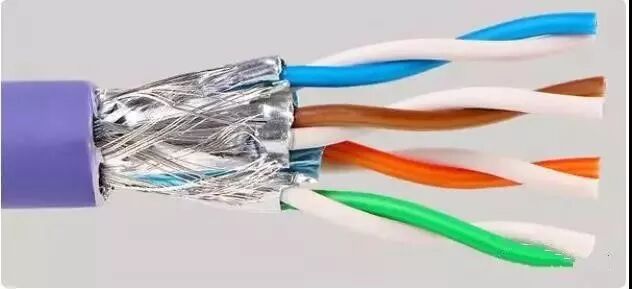

每對都有一個屏蔽層（一般為金屬箔屏蔽 ），然后8根芯外還有一個屏蔽層（一般為金屬編織絲網屏蔽Braided Shield），接口與RJ-45相同。總屏蔽（一般為金屬編織絲網屏蔽）+ 線對屏蔽（一般為金屬箔屏蔽） 七類線 S/FTP Cat.7(HSYVP-7) *高傳輸頻率 600MHz，超七類線的傳輸頻率為1000MHz，七類完全支持萬兆。

七類線線芯使用的是直徑近 0.58mm 優質無氧銅為傳輸導體，比6類線稍粗一點點，選用化學發泡*緣，極大提高了單根導體傳輸才能。

屏蔽和非屏蔽如何選擇？

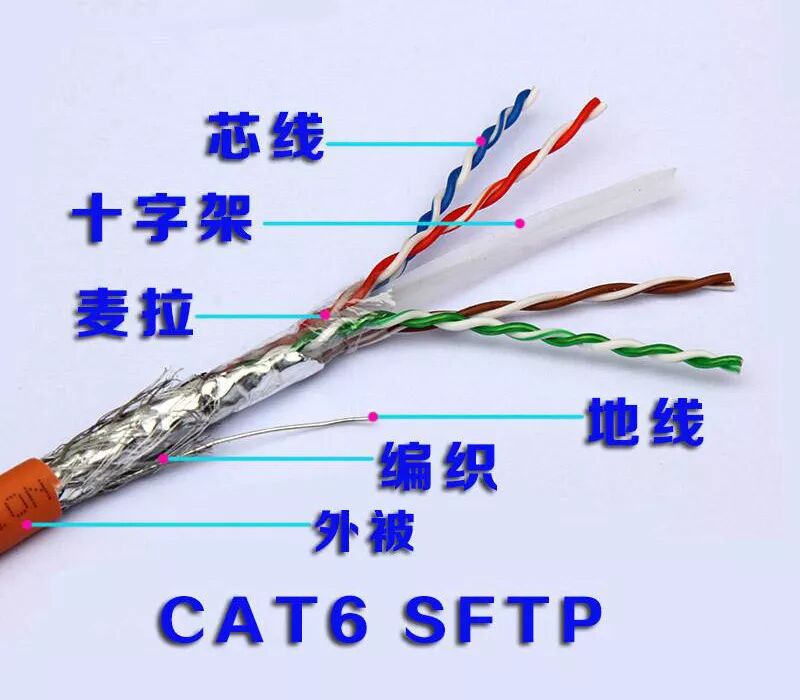

屏蔽網線是在非屏蔽網線的基礎上增加了鋁箔、金屬編織網的屏蔽層，因為有屏蔽層的存在，屏蔽線對外界的干擾有很強的抵抗作用。在強干擾環境下，屏蔽線更穩定、安全。

但是，屏蔽網絡對施工有非常苛刻的要求，整個系統必須使用屏蔽，包括水晶頭、插座、交換機都需要是帶屏蔽的，如果有一個部件不是屏蔽的，整個系統就起不到屏蔽效果，而且屏蔽層要良好的地線系統，通過地線才能將干擾電流導向大地。

家裝中該選擇何種網線？

在家庭裝修布線和日常生活中網線選擇六類(CAT6)和超六類(CAT6A)網線就完全夠用了，而且不需要屏蔽網線，那么水晶頭、插座、交換機也就不需要屏蔽了，目前萬兆設備價格依然高昂，除了個別發燒友，普通人應該完全夠用了，那些忽悠你購買高價的七類以上屏蔽網線的賣家都不靠譜，在現實中你幾乎無法構建一個完整的屏蔽系統。
